台形ネジは、工作機械、産業機械、自動化装置、搬送装置などで幅広く使用される重要部品です。
特に送りねじとして使用されることが多く、装置の位置決め精度や耐久性、駆動の安定性を左右するため、加工精度が非常に重要になります。
一見すると単純なねじ部品に見えますが、実際には
- ピッチ精度
- ねじ山形状
- 芯ブレ
- 表面粗さ
- 勘合精度
など、確認すべき項目が多く、台形ネジの旋盤加工には高い技術力と安定した設備が必要です。
また、長尺品や特殊ピッチ品、特注寸法の台形ネジでは、一般的なねじ加工以上にノウハウが求められます。
特に調達担当者にとっては、単に価格だけで外注先を選ぶのではなく、加工実績・検査体制・勘合確認の有無まで確認することが、トラブル防止のうえで重要です。
京都機械商事では、NC長尺旋盤を活用した台形ネジ・送りねじ加工に対応しており、さらにお客様支給の勘合部品を使用した検査確認を行ったうえで出荷しています。
本記事では、台形ネジの基礎知識から、旋盤加工の方法、加工時の注意点、特注ねじの依頼ポイント、黄銅ナット加工のコツまで、実務目線でわかりやすく解説します。
目次
- 台形ネジ・送りねじの基礎知識
- 台形ネジが使われる主な用途
- NC長尺旋盤を用いた台形ネジ加工とは
- 台形ネジ加工における重要な設定
- 台形ネジ旋盤加工の基本工程
- 加工トラブルとその対策
- 特注台形ネジを依頼する際のポイント
- 黄銅の台形めねじ（ナット）加工方法
- 台形ネジ加工の最新動向
- 京都機械商事の強み
- まとめ
- お問い合わせ・関連ページ案内
1. 台形ネジ・送りねじの基礎知識

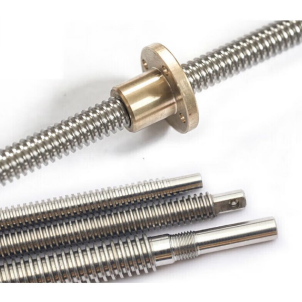

台形ネジは、ねじ山の断面が台形形状になっているねじで、一般的な三角ねじに比べて伝達効率・耐久性・耐荷重性に優れることが特徴です。
英語ではTrapezoidal Threadと呼ばれ、ISO規格やJIS規格に基づいて製作されます。
特に台形ネジは、回転運動を直線運動へ変換する機構に適しているため、送りねじとして多くの機械装置に採用されています。
台形ネジの主な特徴
- 摩耗や変形に強い
- 高荷重でも安定した送りが可能
- 長期間使用しても比較的勘合精度を維持しやすい
- 工作機械・産業装置・搬送機器などに適している
送りねじとは？
送りねじとは、モーターやハンドルの回転を、スライドや昇降などの直線移動に変換するためのねじ機構です。
精密な位置決めや安定した送り動作が求められるため、ピッチ精度・真直度・勘合性が極めて重要になります。
2. 台形ネジが使われる主な用途
台形ネジや送りねじは、以下のような装置に多く使われます。
- 工作機械の送り機構
- 自動化装置の昇降ユニット
- 搬送装置・位置決め装置
- プレス機械や治具
- 精密機器の微調整機構
- 産業機械の駆動部
これらの用途では、単に「ねじが切れている」だけでは不十分で、相手部品との勘合精度や長期使用時の摩耗特性まで考えた加工が必要です。
京都機械商事の取り組み
京都機械商事では、お客様から支給いただいた台形ネジの勘合部品を使用し、検査時に実際の勘合確認を行ったうえで出荷しています。
これにより、図面寸法だけでは見えにくい組付け時の違和感や勘合不良を事前に防止し、現場でのトラブル低減につなげています。
3. NC長尺旋盤を用いた台形ネジ加工とは
3-1. NC長尺旋盤加工の特徴
NC長尺旋盤加工とは、NC（数値制御）により、回転数・送り速度・切込み量などを自動制御しながら、長いワークを高精度に加工する方法です。
台形ネジや送りねじは、製品によっては全長が長くなるため、通常の旋盤では対応しにくいケースがあります。
そのため、長尺対応のNC旋盤設備が必要になります。
NC長尺旋盤加工のメリット
- ピッチ精度を安定して管理しやすい
- 長尺部品でも均一な品質を確保しやすい
- 人の感覚に頼りすぎず、再現性の高い加工が可能
- 複数本のリピート製作でもばらつきを抑えやすい
- 特注寸法や特殊ピッチにも柔軟に対応しやすい
手動旋盤との違い
手動旋盤でも台形ネジ加工は可能ですが、長尺品や量産品では、加工者の熟練度による差が出やすくなります。
一方、NC長尺旋盤では、プログラムによって送りと主軸回転を正確に同期できるため、ピッチ精度の安定や再現性の面で有利です。
4. 台形ネジ加工における重要な設定
台形ネジ加工では、一般的な外径加工よりも設定項目が多く、条件出しの良し悪しが仕上がりに大きく影響します。
4-1. 送りねじの設定
送りねじ加工で最も重要なのは、回転数と送り速度の同期です。
この設定がずれると、ピッチ誤差やねじ山形状不良につながります。
設定時のポイント
- ピッチに応じた正確なプログラム入力
- 主軸回転数と送り量の同期確認
- 試削による微調整
- 最終寸法だけでなく勘合まで考慮した設定
特に長尺品は、加工途中でたわみや振れの影響が出やすいため、単純にプログラム値だけではなく、ワーク保持方法や芯押し条件も含めた総合調整が必要です。
4-2. 工具の選定
台形ネジ加工には、専用のねじ切りバイトを使用します。
ねじ山角度が適正でないと、見た目が似ていても勘合不良になることがあります。
工具選定で確認すべき点
- 刃先角度が図面指示と一致しているか
- 超硬かハイスか
- 加工材質に合ったコーティングか
- 工具突出し量が長すぎないか
- 刃先摩耗の進行状況
台形ネジはねじ山が深くなることも多く、工具剛性が不足すると、びびりや山形状崩れの原因になります。
4-3. 切削条件の設定
台形ネジ加工では、一気に深く切り込むのではなく、複数回に分けて少しずつ仕上げるのが基本です。
一般的な目安
- 切削速度：20〜80m/min程度
- 切込み：1回あたり0.1〜0.3mm程度から調整
- 切削液：冷却・潤滑重視
- 最終仕上げ：軽切込みで山形状を整える
ただし、実際には材料やワーク長さ、ねじサイズ、工具形状によって最適条件は変わるため、実加工では都度調整が必要です。
長尺の送りねじや台形ネジは、NC長尺旋盤による安定した制御が加工精度を左右します。
5. 台形ネジ旋盤加工の基本工程
台形ネジ加工の流れは、製品仕様によって異なりますが、一般的には次のような工程で進みます。
5-1. 材料準備
まず、図面や仕様に基づいて適切な材料を選定します。
材質には、炭素鋼、S45C、SCM系、ステンレス、黄銅などが使用されます。
この段階で重要なのは、必要強度・耐摩耗性・使用環境を考慮することです。
たとえば、屋外や湿気の多い環境では防錆性、摺動性が重視される場合もあります。
5-2. 外径加工・下準備
次に、ワークを旋盤にセットし、外径や端面を整えます。
長尺品では、芯押し台や振れ止めを活用し、加工中のたわみを抑えます。

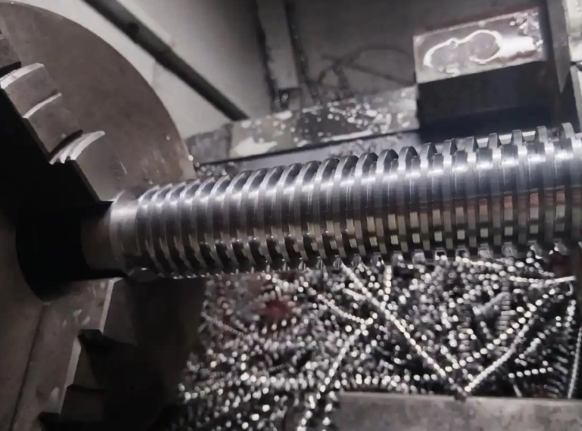

5-3. ねじ切り加工
台形ネジ加工の中心となる工程です。
設定したピッチ・山角度に基づき、複数回の切込みでねじ山を形成します。
この工程では、以下が特に重要です。
- ピッチ誤差を抑えること
- 山の左右バランスを整えること
- 山頂・谷底の寸法を適正に管理すること
- 切削熱や工具摩耗による変化を抑えること
5-4. 仕上げ加工
ねじ切り後、必要に応じて追加の仕上げを行います。
面取りやバリ取り、外径仕上げ、端部加工などもこの段階で行います。
5-5. 検査・勘合確認
加工後は、寸法測定だけでなく、ピッチ確認、表面状態確認、必要に応じて勘合検査を行います。
京都機械商事では、お客様支給の勘合部品を用いた確認に対応しており、実機組付け時のトラブル防止に役立てています。
6. 加工トラブルとその対策
台形ネジ加工では、以下のようなトラブルが発生しやすくなります。
6-1. ねじ山が不均一になる
主な原因
- 工具摩耗
- 工具取り付け不良
- ワークの芯ズレ
- 切込み条件の不適切さ
対策
- 工具状態をこまめに確認する
- 試削で山形状を確認する
- 芯押し・振れ止めを適切に使う
- 最終パスを軽切込みで安定させる
6-2. 切削面が荒れる
主な原因
- 切削速度過多
- 工具摩耗
- びびり
- 切削液不足
対策
- 切削条件を見直す
- 工具を交換または再研磨する
- 剛性を確保する
- 冷却・潤滑条件を改善する
6-3. 精度がばらつく
主な原因
- 長尺ワークのたわみ
- チャック保持不良
- 加工熱による寸法変動
- 測定タイミングのばらつき
対策
- 長尺品では支持方法を最適化する
- 加工条件を安定させる
- 測定条件を統一する
- 必要に応じて勘合部品で実確認する
7. 特注台形ネジを依頼する際のポイント
特注台形ネジや特殊ねじを外注する際には、単に「台形ネジを作ってほしい」と伝えるだけでは不十分です。
必要な情報を整理して依頼することで、見積精度や加工品質が大きく向上します。
7-1. 図面で明記すべき内容
- 呼び径
- ピッチ
- 全長
- 有効ねじ長さ
- ねじ山角度
- 材質
- 熱処理有無
- 表面処理有無
- 勘合相手部品の情報
- 公差や重要寸法
7-2. 加工業者選定のポイント
- NC長尺旋盤に対応しているか
- 台形ネジ加工実績があるか
- 勘合確認まで対応できるか
- 黄銅ナットなど相手部品加工も可能か
- 試作対応が可能か
- 長尺品・特殊ピッチの経験があるか
7-3. 特注品で注意すべきこと
標準規格外の寸法や特殊ピッチ、特殊材は、どうしても納期やコストに影響します。
そのため、調達段階では以下を明確にすることが重要です。
- 試作が必要か
- 量産予定があるか
- 実際の使用条件は何か
- どの寸法が最重要か
- 勘合相手は既存品か新作か
京都機械商事では、お客様支給品や相手部品を用いた勘合確認を行い、出荷前の品質を確保しています。
8. 黄銅の台形めねじ（ナット）加工方法
台形ネジとセットで使われることが多いのが、黄銅製の台形めねじ（ナット）です。
黄銅は摺動性や耐食性に優れ、送り機構のナット材として使われることがあります。
8-1. 黄銅ナットの特徴
- 切削しやすい
- 比較的きれいな面が出やすい
- 摺動性に優れる
- バリが出る場合がある
- 柔らかいため変形に注意が必要
8-2. 加工の基本手順
- 黄銅丸棒を旋盤にセット
- 外径加工で形状を整える
- 内径をボーリング加工
- 専用工具で台形めねじ加工
- 面取り・バリ取り
- ゲージまたは相手ねじで勘合確認
8-3. 加工時の注意点
- 切削速度を適正に設定する
- バリ取りを丁寧に行う
- めねじ加工後は必ず勘合確認する
- 必要に応じてゲージだけでなく実部品で確認する
黄銅ナットは加工しやすい反面、仕上げやバリ処理が不十分だと組付け時に違和感が出やすいため、最後の確認が重要です。
9. 台形ネジ加工の最新動向
近年は、NC・CNC技術の進化により、台形ネジ加工の精度と再現性がさらに向上しています。
主なトレンド
- サーボ制御による高精度なピッチ管理
- CAD/CAM連携によるプログラム作成効率化
- 高耐久コーティング工具の普及
- 加工データのデジタル管理による再現性向上
- 検査データ蓄積による品質安定化
これにより、従来は難しかった長尺品・特殊ピッチ・特注ねじでも、より安定した加工が可能になっています。
10. 京都機械商事の強み
京都機械商事は、台形ネジ・送りねじ・特殊ねじ加工において、調達担当者が安心して依頼できる体制づくりを重視しています。
徹底した検査体制
- 寸法測定器による確認
- ピッチ確認
- 必要に応じた表面状態確認
- お客様支給の勘合部品による確認
図面寸法だけではなく、実際の勘合性まで確認して出荷することが、京都機械商事の大きな特長です。
高精度NC長尺旋盤対応
長尺の送りねじや台形ネジにも対応できる体制を整え、
長さがある製品でも、安定した加工品質を目指しています。
多品種少量・特注対応
- 一品物
- 試作品
- 特殊寸法
- 特殊ピッチ
- 相手部品込みの相談
などにも柔軟に対応可能です。
加工データ管理
加工条件や検査結果を管理することで、再製作時やリピート時の品質安定にもつなげています。
日本語対応・国内対応
日本国内の窓口として、図面確認、仕様確認、見積、納期調整などをスムーズに対応します。
調達担当者にとって、技術面だけでなく、やり取りのしやすさも大切な要素です。
11. まとめ
台形ネジの旋盤加工は、送りねじや駆動部品の性能を左右する非常に重要な加工分野です。
特に、長尺品や特注品、勘合精度が重要な製品では、設備・工具・条件設定・検査体制のすべてが品質に影響します。
本記事で紹介したように、
- 台形ネジの基礎知識
- NC長尺旋盤の特徴
- 工具と切削条件の考え方
- 加工トラブルの防止策
- 特注依頼時の注意点
- 黄銅ナット加工のポイント
を押さえることで、より安定した部品調達につながります。
京都機械商事では、台形ネジ・送りねじ・特殊ねじの加工から、勘合確認、関連部品対応まで一貫してサポートしています。
長尺ねじや特注ねじ、黄銅ナット、勘合確認が必要な案件など、お困りごとがありましたらぜひご相談ください。
